Проект "Черепичная сказка"

Проект "Черепичная сказка"

Сохранить

Уникальное дошкольное учреждение является неотъемлемой частью инфраструктуры поселка совхоза им. Ленина, территория которого в последние годы активно застраивается жилыми домами и объектами соцкультбыта. Построить детский садик в виде сказочного замка предложил руководитель ЗАО «Совхоз им. Ленина» Грудинин П.Н. Стараниями архитекторов здание появилось сначала на бумаге, а затем и на предназначенном ему участке. В настоящий момент объект находится в стадии строительства и его ввод в эксплуатацию планируется в июле 2012 г. Здание имеет два основных и один технический этаж, а также 15 декоративных башен разного объема и конфигурации.

Общая площадь кровли составляет 2410 м2, из которых 1220 м2 составляют скатные участки, 440 м2 – конусные и многогранные башни, 750 м2 – плоские участки. Стропильная система изготовлена из пиломатериалов хвойных пород, доставленных из Архангельской области, обработанных антисептиками и антипиренами. Теплоизоляция выполнена по перекрытию технического этажа, который представляет собой холодный чердак с элементами сквозного проветривания в зоне карниза, слуховых окон и вентилируемого примыкания к парапету внутренней стены. В качестве подкровельной гидроизоляции для скатных участков была применена пленка «Дельта Фокс Плюс» компании DOERKEN AG (Германия), а для конусных и многогранных башен – пленка «Дельта Вент Н Плюс» того же производителя.

Андрей Солнцев, генеральный директор Dr. Schiefer:

"Использование керамической черепицы в городском строительстве в России встречается не так уж и часто. Однако в последние годы наметилась положительная динамика. Многие архитекторы «распробовали» достоинства материала и начали проектировать объекты, в которых керамическая кровля играет одну из главных ролей".

Скатные участки

В качестве финишного кровельного покрытия скатных участков использовалась керамическая черепица Optima производства компании CREATON AG (Германия), цвет – «Finesse винно-красный». В процессе монтажа ск атных участков особое внимание было уделено вопросам подкровельной вентиляции холодного чердака. В проекте были за ложены односкатные участки от карниза до парапета внутренней стены, через к оторый осуществляется вытяжка воздуха из чердака.

Конусные и многогранные башни

Особую сложность в ходе работы вызвал монтаж 15 декоративных башен, пять из которых имеют конусную форму, шесть - восьмигранную, а еще четыре – четырехгранную. И если с восьми- и четырехгранными башнями существенных проблем не возникло, то к формированию конусных, как в плане монтажа стропильной системы, так и в плане устройства кровельного покрытия из керамической черепицы, пришлось приложить определенные усилия, тем более что аналогов в ближайшем окружении найти не удалось. Не удалось также найти подробных рекомендаций по вопросам формирования конструктивных элементов кровли в виде конуса с покрытием керамической черепицей. По каждой из башен был выполнен детальный проект стропильной системы и раскладки черепицы с учетом двухцветного решения кровельного покрытия. Расчет и комплектацию кровельных материалов на объект осуществила компания Dr. SCHIEFER.

Для покрытия конусных и многогранных башен была выбра на керамическая черепица Biber Classic производства компании CREATON AG, цвет – «Finesse винно-красный» в сочетании с цветом «Nobless Сентябрь 2». В к ачестве финишного покрытия малых башен применена керамическая черепица из коллекции башенного «бибера» в той же цве товой гамме, что и Biber Classic.

Аксессуары

Для защиты от схода снега на кровле были установлены снегозадерживающие решетки FLENDER-FLUX с опорами. Система водоотведения включает в себя подвесные желоба и водосточные трубы PREFA. Крюки под водосточную систему были установлены самые длинные с креплением их на обрешетку – как показывает опыт эксплуатации, так надежнее.

Карточка проекта:

Архитектор: Решетникова Алла Дмитриевна
Срок сдачи проекта: 06/2012
Адрес: Московская область, поселок совхоза им. Ленина, Ленинский район, «Детское дошкольное учреждение на 120 мест».



Используемые материалы

Артикул:
00000001874
Бренд:
c9c5d103-2c1d-11e7-befa-408d5ca47ae4
Страна:
Германия
Профиль:
Бобровый хвост
Размер:
180х380х14
Минимальный расход, кв.м./п.м. :
33.6
Минимальный уклон кровли (Градусов):
> 30 градусов
за м2/п.м :
3 663.53
за шт:
109.03
Артикул:
00000001874
Бренд:
c9c5d103-2c1d-11e7-befa-408d5ca47ae4
Страна:
Германия
Профиль:
Бобровый хвост
Размер:
180х380х14
Минимальный расход, кв.м./п.м. :
33.6
Минимальный уклон кровли (Градусов):
> 30 градусов
за м2/п.м :
12 170.78
за шт:
362.23
Артикул:
00000000869
Бренд:
c9c5d103-2c1d-11e7-befa-408d5ca47ae4
Страна:
Германия
Профиль:
Пазовая
Размер:
262*444 мм.
Минимальный расход, кв.м./п.м. :
11.9
Минимальный уклон кровли (Градусов):
< 15 градусов
за м2/п.м :
2 507.92
за шт:
210.75
Бренд:
c9c5d103-2c1d-11e7-befa-408d5ca47ae4
Артикул:
00000003973
Страна:
Германия
Цена под запрос
Ожидаемый срок поставки 30 дней
Артикул:
00000001030
Бренд:
a32634a2-4c2d-11e7-b8b8-408d5ca47ae4
Страна:
Германия
Назначение материала:
Скатные крыши
Sd, м:
0.02
Размер:
50*1,5 м.
Вес кг./шт. :
20
Артикул:
00000001820
Бренд:
a32634a2-4c2d-11e7-b8b8-408d5ca47ae4
Страна:
Германия
Назначение материала:
Скатные крыши
Sd, м:
0.02
Размер:
50*1,5 м.
Вес кг./шт. :
9.5

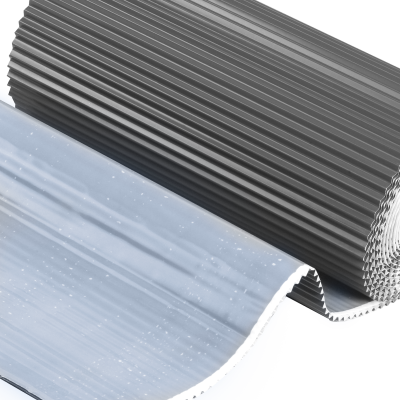

Артикул:
00000004862
Бренд:
d39347ef-4d00-11e7-9efc-408d5ca47ae4
Страна:
Польша
Тип покрытия:
Алюминий с покрытием
Размер:
300х5000 мм
Вес кг./шт. :
3.25
