Качественное обеспечение вентиляции подкровельного пространства (вентилируемого контура) может обеспечить долгий срок службы, хорошо смонтированной кровли. Проблемы же в вентиляции (например, недостаточная пропускная способность из-за малой суммарной площади входных или выходных отверстий или не корректное прерывание канала вентиляции) способны приговорить к быстрой кончине даже идеально выглядящую кровлю. Попробуем разобраться в части проблем.
Согласно СП 17.13330.2017 Кровли: Пункт. 4.5 Высота вентиляционных каналов (зазоров) между поверхностью теплоизоляции и основанием под кровлю зависит от длины и угла наклона ската крыши и должна быть не менее 50 мм. Минимальная общая площадь входных отверстий вентиляционного канала на карнизном участке - 200 см2 /м, а выходных отверстий на коньке - 100 см2 /м.

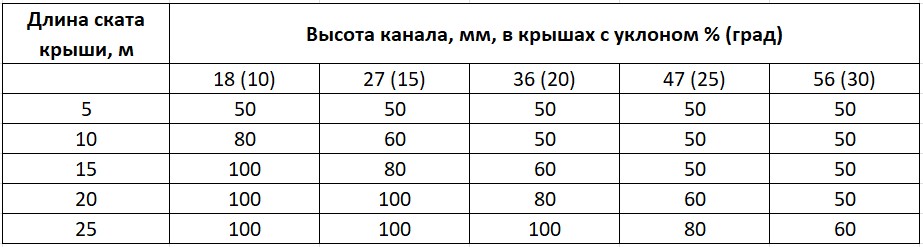

Высота вентиляционного канала в крышах стропильной конструкции приведена в таблице.

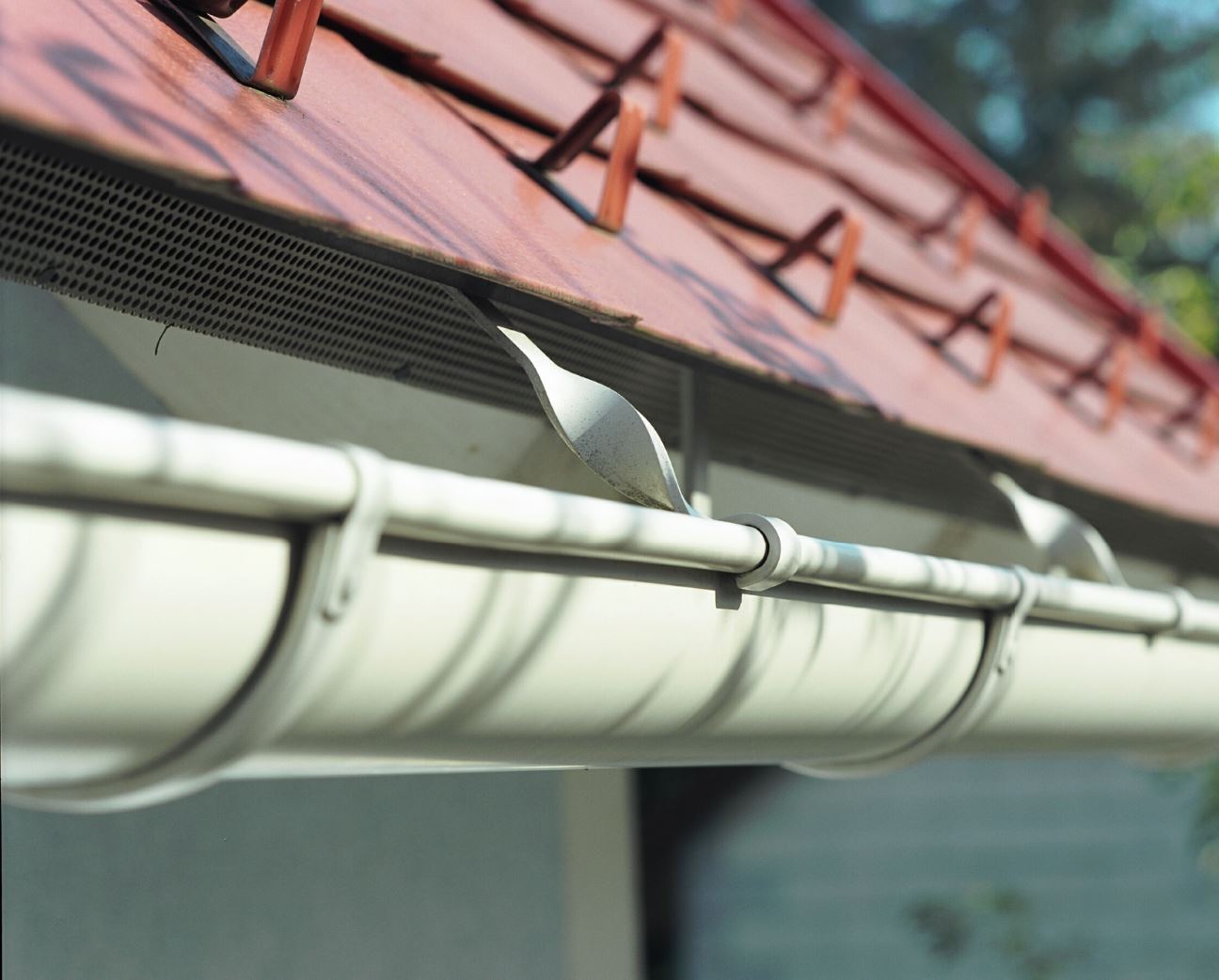

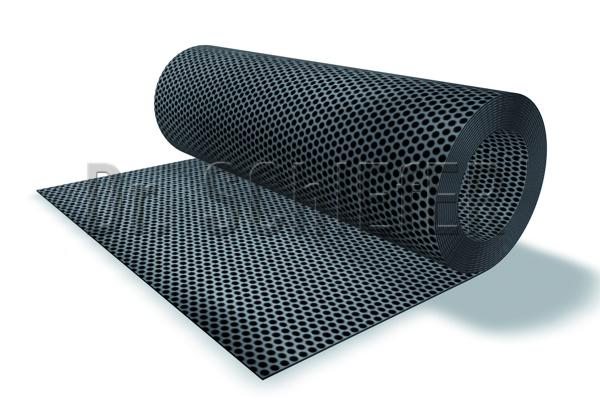

Для защиты подкровельного пространства от птиц и крупных насекомых, при монтаже кровли применяют вентиляционные сетки и ленты. Однако, все эти защитные элементы имеют определенный процент суммарной площади отверстий. В зависимости от способа производства и материала этот процент изменяется в диапазоне от 40 до 63 %. Как это может повлиять на пропускную способность вентиляционного канала? Проверим на примере.
При наличии кровли со уклонами 10 градусов, на 5 погонных метрах требуется вентзазор высотой 50 мм и минимальной площадью входных отверстий 200 см2. При стандартной установке стропил с шагом 60 см, часть вентиляционного канала будет закрыта контробрешеткой, которая, как правило, имеет ширину 50 мм, а высотой соответствует размеру вентзазора. Таким образом 8,5 процентов канала для вентиляции будет потеряно. Далее рассчитываем площадь канала на 1 погонный метр и умножаем на процент пропускной способности соответствующей сетки.
Вариант 1. Пластиковая сетка с перфорацией 50% (100-8,5%) * 5 * 50 % = 229 см2. Минимальный норматив выполнен
Вариант 2. Алюминиевая сетка с перфорацией 46% (100-8,5%) * 5 * 46 % = 210 см2. Минимальный норматив выполнен
Вариант 3. Стальная сетка с перфорацией 40% (100-8,5%) * 5 * 40 % = 183 см2. Минимальный норматив НЕ выполнен
Ниже приведена сравнительная таблица вариантов исполнения сеток и лент, представленных на строительном рынке, а также процент соответствующей перфорации.
Проведя соответствующие расчеты для других размеров, можно сделать вывод, что процент суммарной площади отверстий для лент и сеток при размерах вентканалов, соответствующих стандарту, необходим не менее 45%. В противном случае для компенсации площади необходимо будет пропорционально увеличивать высоту вентиляционного канала. Все эти расчеты были приведены для минимальных требований согласно СП Кровли. Если же подойти к проектированию и монтажу здания более ответственно и учесть ряд нюансов таких как: повышенная влажность в окрестностях, климатические особенности региона, сложность скатов кровли и соответственно маршрута воздушного потока и некоторых других, то дополнительное увеличение зазора вентиляционного контура всегда сыграет на пользу и лишь увеличит срок службы крыши.
При монтаже кровельных лент и сеток (обычно детали нарезают из листов/рулонов под размер зазора вентиляции), рекомендуется не крепить их плотно к конструкции и оставить небольшую подвижность для теплового расширения материала. Таким образом можно избежать волн. Либо стоит осуществлять монтаж сетки короткими отрезками.
Важно помнить, что при использовании сеток с излишне мелкими отверстиями (менее 4 мм), они могут со временем забиться пылью, пухом и другими мелкими частицами, и, тем самым, полностью заблокировать вентиляционный зазор! По этой же причине не рекомендуется монтировать противомоскитные сетки.
Главное о вентиляции подкровельного пространства.
Чтобы подкровельное пространство функционировало правильно, вентилируемый зазор (вентилируемый контур) должен быть организован с учетом:

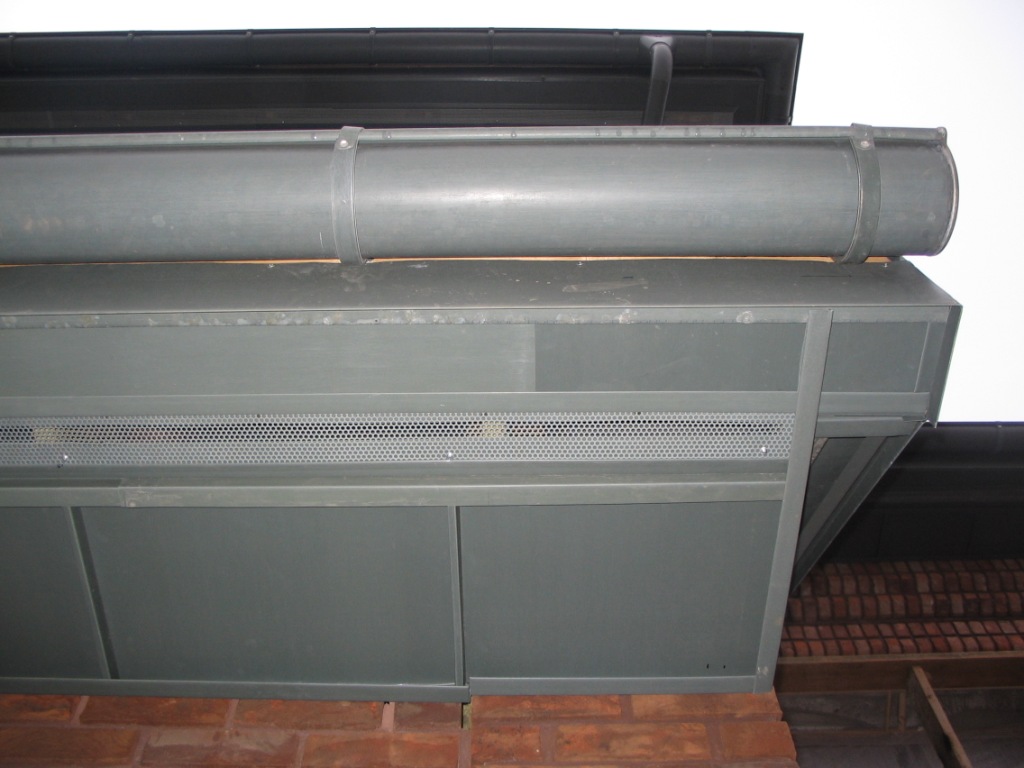

• Обеспечения притока воздуха у карнизного свеса, а также там, где есть прерывание вентилируемого контура - над мансардными окнами, трубами или вдоль разжелобка или хребта крыши;
• Выхода воздуха вместе с возможными парами влаги обеспечивают в верхней точке скатов — коньке, а также там, где это необходимо сделать искусственно, например, под мансардными окнами, трубами и в местах упирания скатов в стены.
При отсутствии или недостаточной вентиляции подкровельного пространства происходит увлажнение элементов крыши конденсатом. Особенно опасные последствия имеет увлажнение теплоизоляции и деревянных деталей крыши — стропил, мауэрлата, контробрешетки и обрешетки К основным негативным результатам неэффективной вентиляции крыши можно отнести следующие:
• накопление влаги, с последующим образованием на стропилах и подконструкции конденсата, а впоследствии грибка и плесени, разрушающих древесину;
• коррозия конструкций из металла, разрушение кирпичных и бетонных элементов;
• образование наледи и сосулек на кровельном материале и, как следствие, повреждение кровли и водосточной системы;
• проникновение талой воды под кровельное покрытие во время оттепелей;
• увлажнение теплоизоляции, приводящее к резкому снижению ее эффективности и увеличению затрат на отопление;
• повышение расходов на кондиционирование внутренних помещений;
• ускорение процесса старения материалов, не предназначенных для работы при высоких температурах (например, подкровельные пленки).
! Кровельные аэраторы не решат проблем с вентиляцией кровли (если только не усеять ими все скаты). Это определенные выходы для решения точечных проблем, но не общей!
!! Также для застройщиков не должны быть ориентирами хорошо сохранившиеся старые кровли с отсутствием «правильной» вентиляции. Действительно, много старых домов отлично сохранились, но не благодаря отсутствию вентиляции вообще. Все как раз, наоборот – в них отлично организована естественная вентиляция чердачного пространства. А вентиляция в нашем современном понимании отсутствовала вовсе, потому что чердаки были «холодные».
Товары из статьи
Артикул:
00000000042
Бренд:
b24db1fa-715a-11e9-ab55-408d5ca47ae4
Страна:
Германия
Тип покрытия:
Классическая медь
Поверхность:
Гладкая
Размер:
2000*1000*0,7
Вес кг./шт. :
4.58
за м2/п.м :
9 250
за шт:
18 500
Артикул:
00000012392
Бренд:
51fef082-f871-11ed-b16c-6c626dad3c0b
Страна:
Россия
Размер:
625х3000 мм
Вес кг./шт. :
1.7
за м2/п.м :
3 085.60
за шт:
5 800
Артикул:
00000000060
Бренд:
b0f63345-7d9f-11e7-aed0-408d5ca47ae4
Страна:
Австрия
Тип покрытия:
Алюминий с полимерным покрытием
Поверхность:
Гладкая
Размер:
1000*0,7
Вес кг./шт. :
24
за м2/п.м :
5 155.06
за кг:
4 562
Артикул:
00000012005
Бренд:
322164e5-dd98-11ec-a3c3-6c626dad3c0b
Страна:
Италия
Тип покрытия:
Алюминий с полимерным покрытием
Поверхность:
Гладкая
Размер:
1000*0,8
за пог:
5 000

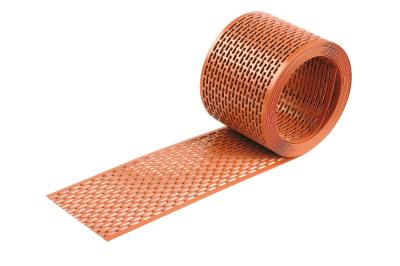

Артикул:
00000004867
Бренд:
d39347ef-4d00-11e7-9efc-408d5ca47ae4
Страна:
Польша
Размер:
100х5000 мм
Вес кг./шт. :
0.45
за шт:
680
Артикул:
00000004867
Бренд:
d39347ef-4d00-11e7-9efc-408d5ca47ae4
Страна:
Польша
Размер:
100х5000 мм
Вес кг./шт. :
0.45
за шт:
680
Это может быть вам также интересно
Сохранить
06.03.2025
Швейцарские нагревательные кабели HTS с успехом применяются для устройства систем противообледенения желобов, узлов кровли, мансардных окон и площадок.
Сохранить
02.10.2024

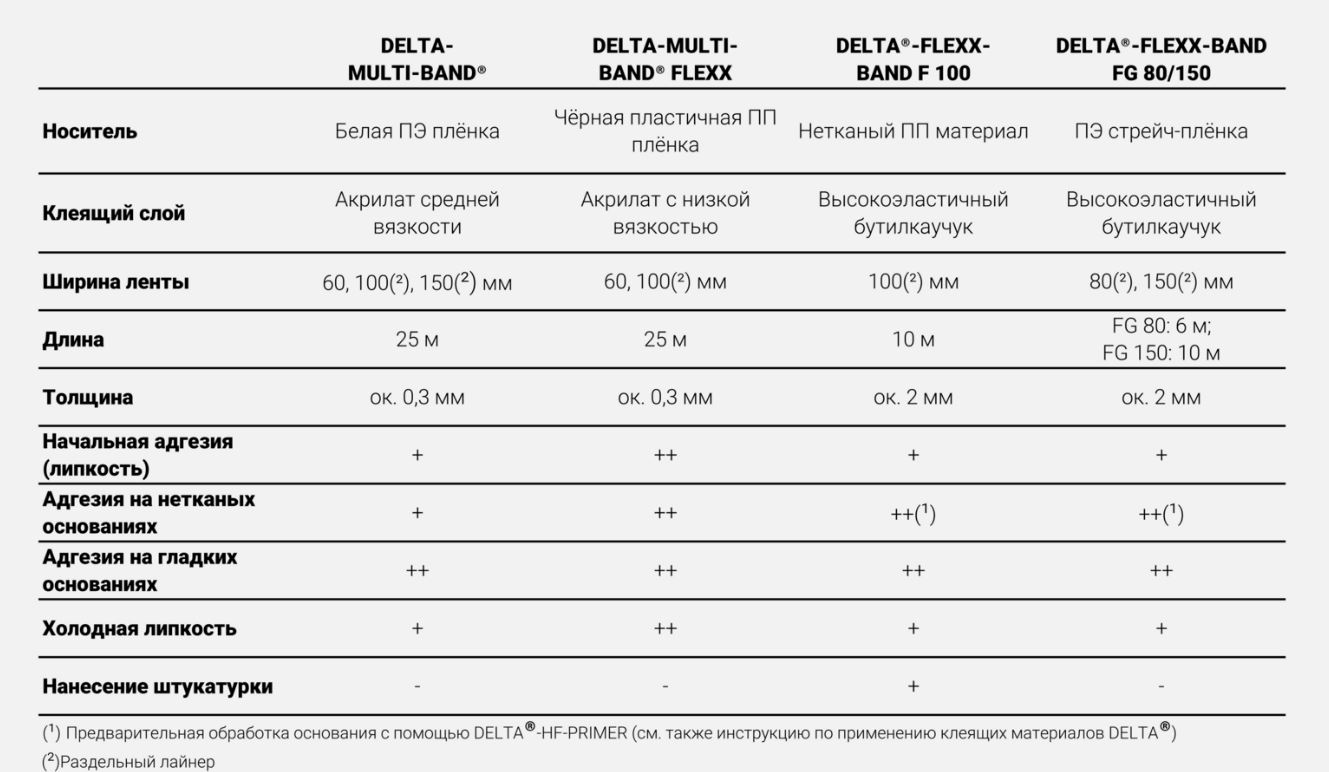

В сравнительной таблице показан выбор клейких лент DELTA® с их основными характеристиками.
Сохранить
15.07.2024
Функция подкровельной мембраны на металлических кровлях и многое другое
Сохранить
20.06.2024

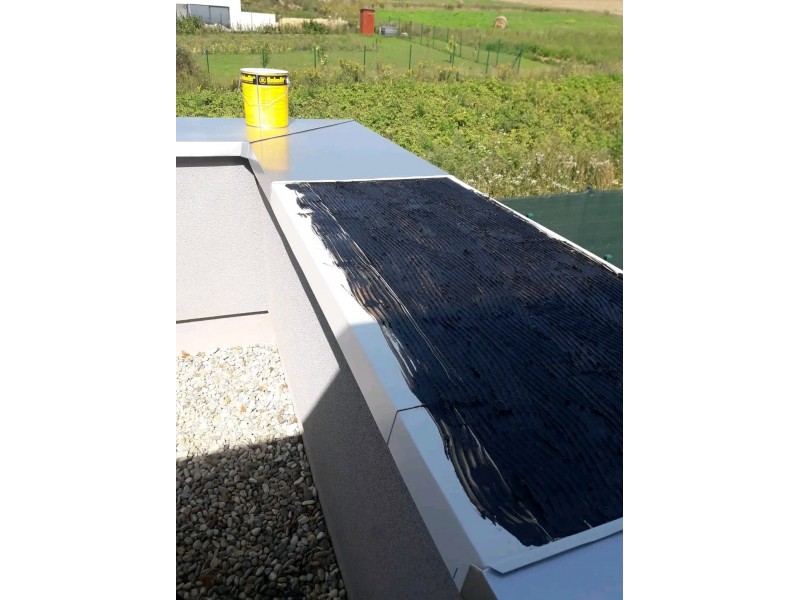

Крепление металлических профилей с помощью перманентно пластичного битумного клея и герметика Энколит уже более 50 лет считается безопасным и экономичным методом.
