Как правильно подобрать заклёпку по толщине соединяемых металлов: практическое руководство
При выполнении монтажных и сборочных работ с металлическими конструкциями критически важно правильно подобрать заклёпки по толщине соединяемых материалов. Ошибка в расчётах может привести к ослаблению соединения или повреждению деталей. Разберём основные принципы подбора на основе общепринятых технических рекомендаций.

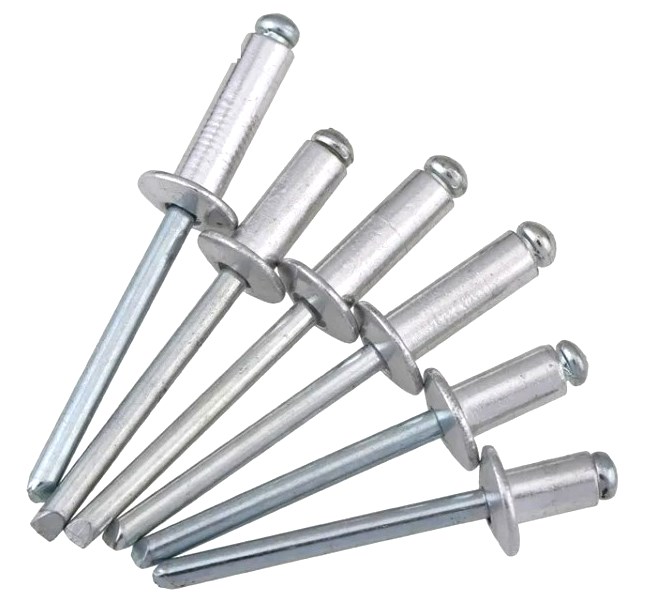

Основные параметры заклёпки
Каждая заклёпка характеризуется тремя ключевыми размерами:
Диаметр стержня (d) — определяет несущую способность соединения.
Длина стержня (L) — должна соответствовать суммарной толщине соединяемых деталей с учётом формирования замыкающей головки.
Диаметр головки (D) — обычно превышает диаметр стержня для надёжного прижима.
Диаметр стержня (d) — определяет несущую способность соединения.
Длина стержня (L) — должна соответствовать суммарной толщине соединяемых деталей с учётом формирования замыкающей головки.
Диаметр головки (D) — обычно превышает диаметр стержня для надёжного прижима.

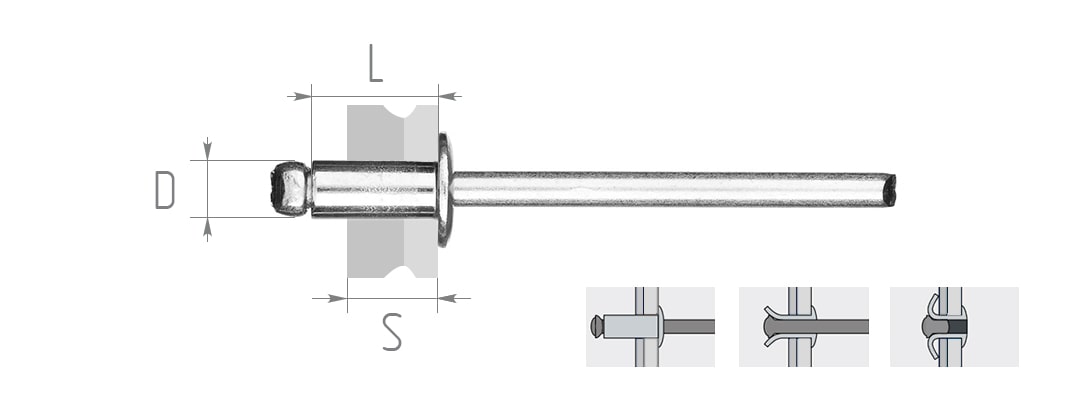

Формула расчёта длины заклёпки
Оптимальная длина заклёпки рассчитывается по формуле:
L=S+(1,2...1,5)⋅d,
где:
L — длина заклёпки, мм; S — суммарная толщина соединяемых деталей, мм; d — диаметр стержня заклёпки, мм.
Пояснение коэффициентов:
1,2 — минимальный запас для формирования качественной замыкающей головки;
1,5 — рекомендуемый запас для обеспечения надёжности соединения.
L=S+(1,2...1,5)⋅d,
где:
L — длина заклёпки, мм; S — суммарная толщина соединяемых деталей, мм; d — диаметр стержня заклёпки, мм.
Пояснение коэффициентов:
1,2 — минимальный запас для формирования качественной замыкающей головки;
1,5 — рекомендуемый запас для обеспечения надёжности соединения.
Практические рекомендации по подбору
Определите суммарную толщину материалов (S). Измерьте толщину каждой детали и сложите значения. Например, для двух листов по 2 мм: S=2+2=4 мм.
Выберите диаметр заклёпки (d). Он должен быть:
не менее толщины самой тонкой детали;
не более чем в 3 раза превышать толщину тонкой детали;
соответствовать нагрузкам на соединение (для высоких нагрузок — больший диаметр).
Выберите диаметр заклёпки (d). Он должен быть:
не менее толщины самой тонкой детали;
не более чем в 3 раза превышать толщину тонкой детали;
соответствовать нагрузкам на соединение (для высоких нагрузок — больший диаметр).
Рассчитайте длину по формуле выше. Для примера с S=4 мм и d=3 мм:
L=4+1,5⋅3=8,5 мм.
Округляем до стандартного размера — 8 мм или 10 мм.
Проверьте соответствие стандартам. Используйте заклёпки, соответствующие ГОСТ 10299‑80 (стальные) или ГОСТ 12641‑80 (алюминиевые).
L=4+1,5⋅3=8,5 мм.
Округляем до стандартного размера — 8 мм или 10 мм.
Проверьте соответствие стандартам. Используйте заклёпки, соответствующие ГОСТ 10299‑80 (стальные) или ГОСТ 12641‑80 (алюминиевые).
Типичные ошибки при подборе
Недостаточная длина (L<S+1,2d) — не формируется замыкающая головка, соединение слабое.
Избыточная длина (L>S+2d) — излишек стержня мешает монтажу, увеличивает стоимость.
Неправильный диаметр — слишком тонкая заклёпка не выдерживает нагрузок, слишком толстая деформирует детали.
Избыточная длина (L>S+2d) — излишек стержня мешает монтажу, увеличивает стоимость.
Неправильный диаметр — слишком тонкая заклёпка не выдерживает нагрузок, слишком толстая деформирует детали.
Таблица типовых сочетаний (пример)
Толщина пакета S, мм Диаметр заклёпки d, мм Длина заклёпки L, мм 1−2 2,0 4−5 2−4 3,0 6−8 4−6 4,0 9−11 6−8 5,0 12−14Примечание: таблица носит иллюстративный характер. Точные значения уточняйте по техническим каталогам производителей.
Советы по монтажу
Сверлите отверстия с диаметром, на 0,1−0,2 мм превышающим диаметр заклёпки.
Обеспечьте плотный контакт деталей перед установкой.
Используйте специализированный инструмент (заклёпочник) для равномерного сжатия.
Контролируйте качество — головки должны быть симметричными, без трещин и сколов.
Обеспечьте плотный контакт деталей перед установкой.
Используйте специализированный инструмент (заклёпочник) для равномерного сжатия.
Контролируйте качество — головки должны быть симметричными, без трещин и сколов.
Заключение
Правильный подбор заклёпок — это баланс между механической прочностью, экономичностью и технологичностью монтажа. Всегда:
- рассчитывайте длину по формуле с учётом коэффициента 1,2−1,5;
- выбирайте диаметр исходя из толщины деталей и нагрузок;
- сверяйтесь с нормативными документами и рекомендациями производителей.
При сомнениях консультируйтесь с техническими специалистами или используйте онлайн‑калькуляторы подбора заклёпок, доступные на сайтах поставщиков крепежа.
- рассчитывайте длину по формуле с учётом коэффициента 1,2−1,5;
- выбирайте диаметр исходя из толщины деталей и нагрузок;
- сверяйтесь с нормативными документами и рекомендациями производителей.
При сомнениях консультируйтесь с техническими специалистами или используйте онлайн‑калькуляторы подбора заклёпок, доступные на сайтах поставщиков крепежа.
