Сланцевый фасад на деревянном доме

В Грабсе в Швейцарии появился деревянный дом, который, на первый взгляд, таким не является. Это настоящий Дом мечты Ханспетера Гантенбайна, работающего в области деревообработки уже 40 лет. Поначалу, конечно, в глаза бросается именно сланцевый фасад, украшающий здание.

Из-за расположения на склоне холма, земельный участок должен был быть закреплен специальными стальными анкерами и торкрет-бетоном. Из бетона был сооружен подвал. Он изолирован и утеплен утеплителем толщиной 14 сантиметров. Здесь же находится подъезд и гараж. Следующие два этажа были сделаны полностью из дерева на бетонной плите. Для этого понадобилось 30 кубометров древесины. Предварительно подготовленные на предприятии сборные деревянные элементы с несущими конструкциями из деревянных балок обшиты с обеих сторон фанерными плитами. Толщина стенок элементов, заполненных целлюлозой составляет 200мм. Снаружи были установлены дополнительные 80 миллиметровые древесноволокнистые плиты (U = 0,17 Вт / (м² · К)). В зависимости от дизайна и требований, для крепления сланца нужно было создать поверхность без гвоздей. Для этого, кроме прочего, служил пазо-гребневый необработанный настил толщиной 27 мм.

СЛАНЕЦ НА ДРЕВЕСИНЕ

Аналогичный фасад компания Hanspeter Gantenbein уже монтировала на одном из предыдущих проектов. Динамическое покрытие, разработанное Rathscheck, выглядит особенно ярким, когда оно имеет три гармонирующие друг с другом высоты. Застройщик выбрал высоты 7,5 см, 12 см и 15 см. Все сланцы привинчены. Это 12.000 специальных винтов из нержавеющей стали для крепления сланца. Они были прикручены к сланцевой системе крепления DrillSklent от Rathscheck, смонтированной на аккумуляторной дрели.

ДИНАМИЧЕСКИЙ СОВРЕМЕННЫЙ:

Динамическое покрытие — это относительно простой в освоении тип покрытия, разработанный специально для современной архитектуры. Камни укладываются с верхним перекрытием не менее 40 мм. Стыковые соединения опираются на металлические полосы шириной 100 мм. Чтобы получить типичное «динамическое» изображение на фасаде, ширина камня сильно варьируется, что приводит к нерегулярной схеме соединения. Стыковые соединения должны быть смещены минимум на 50 мм. Камни обычно крепятся не менее чем 4-мя наклонными гвоздями, креплениями или винтами DrillSklent (сланцевыми винтами). Ширина камней должна быть не менее 125 мм.

Как демонстрирует этот пример, сланец не всегда должен быть традиционным и классическим, но также очень подходит для современной архитектуры. В разговорах с соседями строители снова и снова слышат, что фасад оставляет неизгладимое впечатление.

Информация об объекте: Частный дом в Грабсе, Швейцария
Клиент: Hanspeter Gantenbein, Grabs
Архитекторы: Zogg & Freuler, 9470 Buchs
Сланцевый фасад: прямоугольный сланец марки InterSIN в базовых размерах 50x20, 50x15, 50x12,5 см от Rathscheck Schiefer

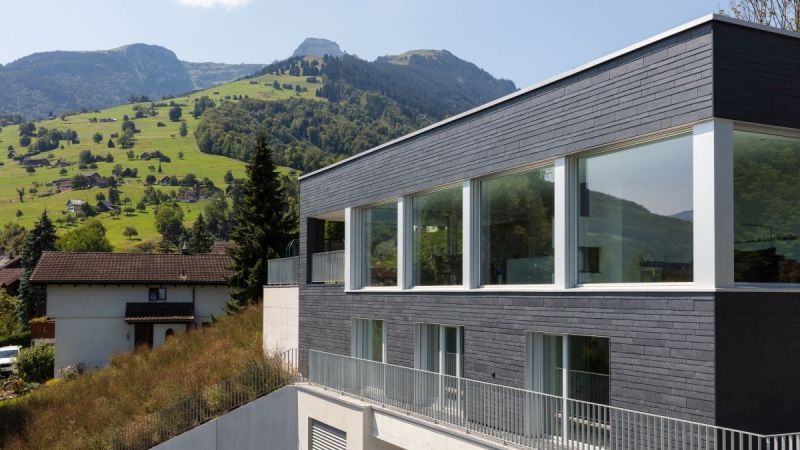

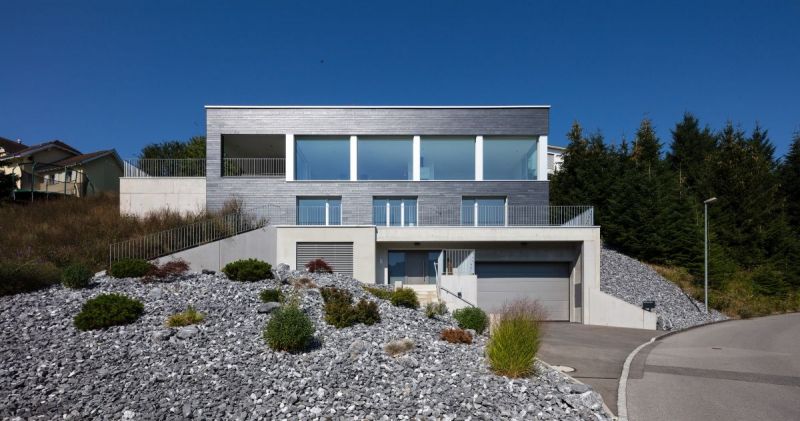

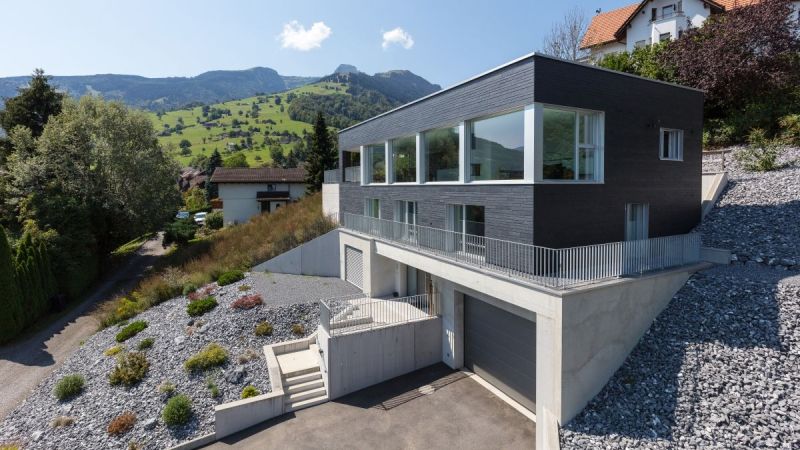

Фото. 1 Деревянный дом со сланцевым фасадом от профессионального плотника.

Фото. 2 Прямые форты, нетронутые виды, сланцевый фасад.

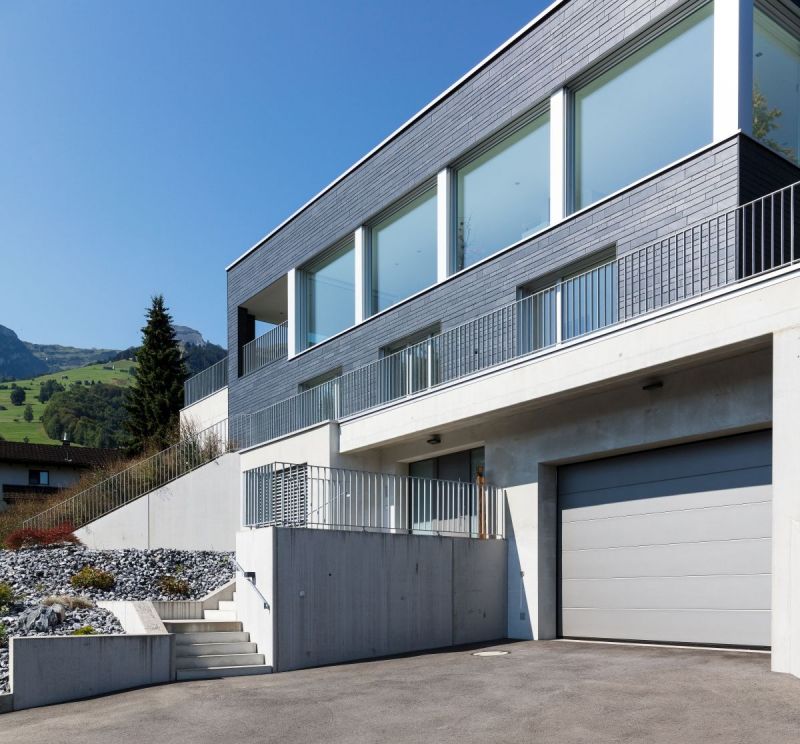

Фото. 3 Современное сочетание: деревянная конструкция со сланцевым фасадом на бетонном основании.

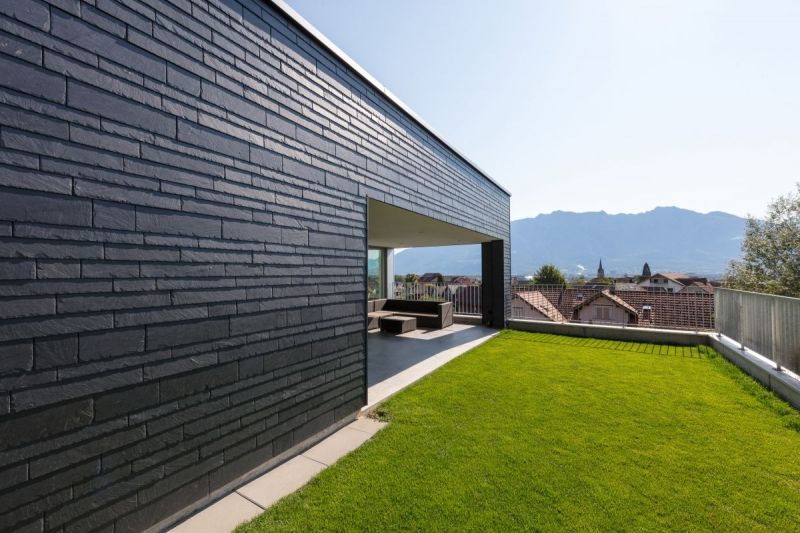

Фото. 4 Современное сочетание: деревянная конструкция со сланцевым фасадом на бетонном основании.

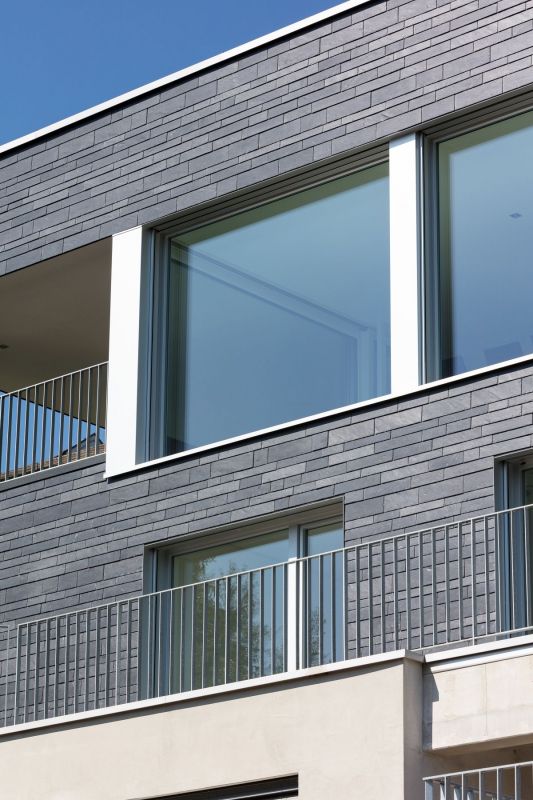

Фото. 5 Без излишеств: сланцевый фасад для современной деревянной конструкции

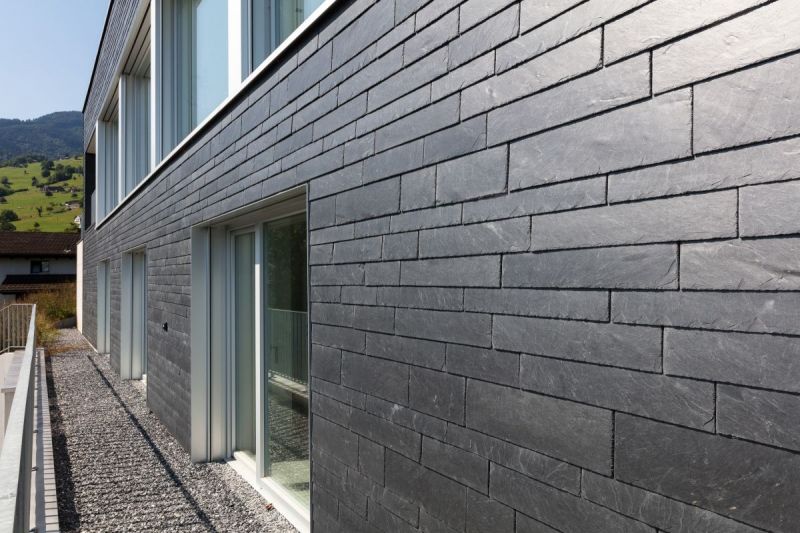

Фото. 6 Современный сланцевый фасад, динамическое покрытие для деревянного здания.

Фото. 7 Жилой этаж находится сверху и предлагает захватывающие виды.

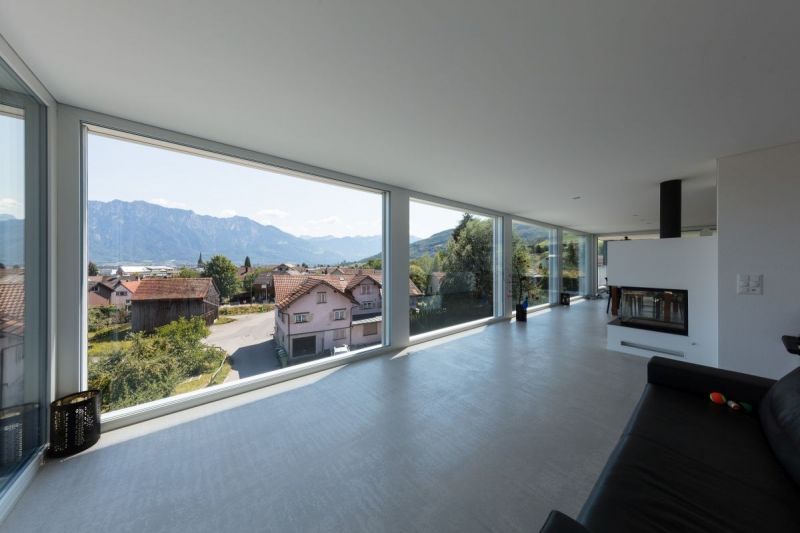

Фото. 8 Вид из окна гостиной.

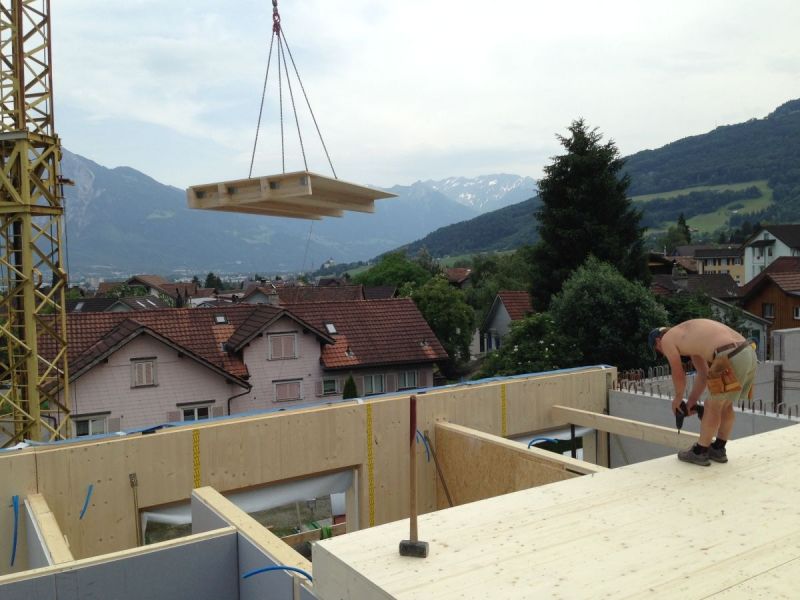

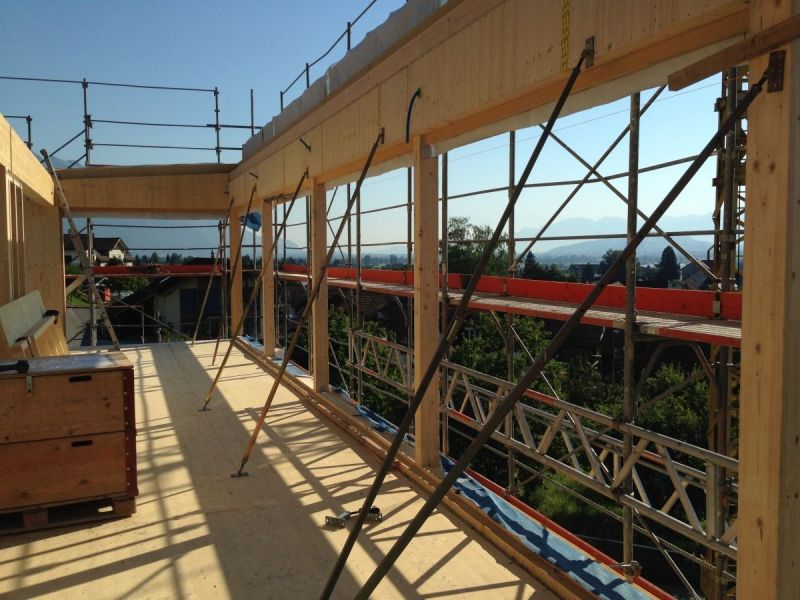

Фото. 9 Укладка потолка.

Фото. 10 Вид деревянного домаAnsicht des Holzhauses.

Фото. 11 Верхний этаж с большими стеклянными фасадами.

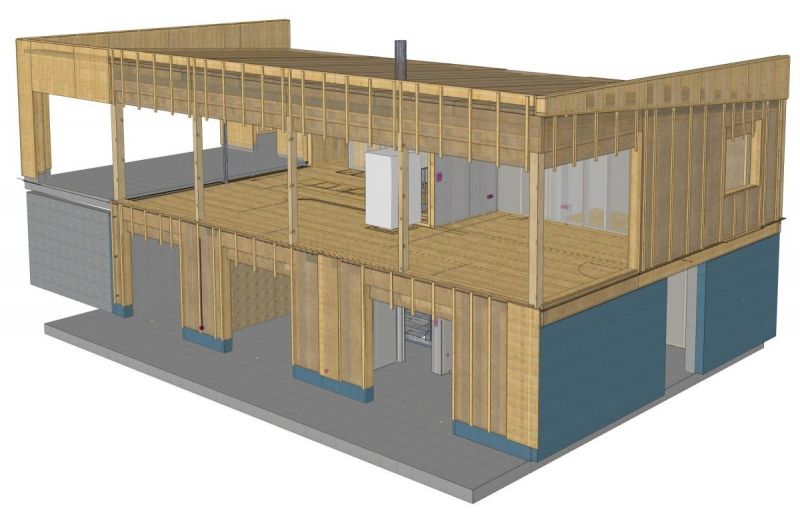

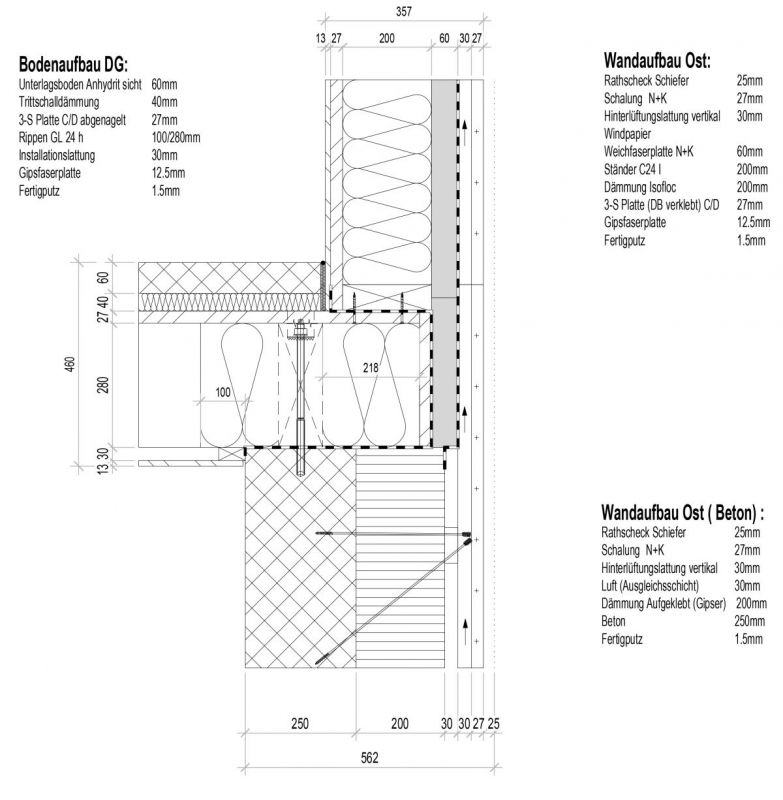

Фото. 12 Основная конструкция и теплоизоляция как одно целое.
